在当今LED照明应用日益普及的背景下，一款性能可靠、设计简洁的驱动芯片成为产品成功的关键。BP8516F SOP-8贴片式LED恒压恒流驱动IC，正是为满足这一市场需求而生的优秀解决方案。它集成了高效率、高精度和出色的保护功能，广泛应用于LED球泡灯、筒灯、灯带及各类低压照明产品中。
一、 核心特性与优势

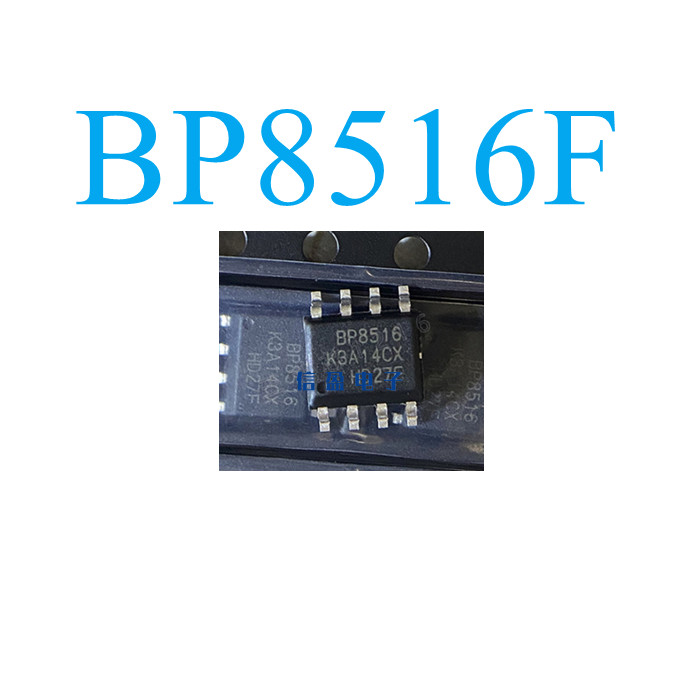

BP8516F采用紧凑的SOP-8封装，易于在空间受限的PCB板上进行贴片焊接，适合自动化生产，能有效降低整体系统成本和体积。其核心优势在于实现了真正的恒压（CV）与恒流（CC）控制。
- 宽输入电压范围：芯片支持较宽的输入电压（如85V至265V AC或相应的DC范围），兼容全球主流电网，增强了产品的通用性。
- 高精度恒流输出：通过外部电阻即可精确设定输出电流，电流精度高，确保LED灯珠亮度一致、寿命长久，避免了因电流波动导致的光衰或损坏。
- 内置恒压环路：当负载开路或异常时，芯片能自动切换到恒压模式，将输出电压限制在安全值，为系统提供了过压保护，提升了可靠性。
- 高效率与低待机功耗：采用先进的开关控制技术，转换效率高，减少了能量损耗和发热。其待机功耗极低，符合绿色节能的环保要求。
二、 典型应用电路与设计要点
BP8516F的应用电路设计简洁。典型电路中，只需少量的外围元件，如整流桥、输入滤波电容、电感、反馈电阻和输出电容等，即可构建一个完整的非隔离或隔离式（取决于拓扑结构）LED驱动电源。
- 恒流设置：输出电流值主要由连接在CS引脚（电流检测引脚）与地之间的检测电阻（Rcs）决定。根据芯片数据手册提供的公式（如 Iout = Vref / Rcs，其中Vref为内部参考电压），可精确计算所需电阻值。
- 恒压点设置：通过连接在FB引脚（反馈引脚）的分压电阻网络，可以设定系统的最大输出电压（恒压点）。当负载LED数量变化或开路时，电压被钳位在此设定值。
- 保护功能：芯片通常集成了完善的保护机制，包括但不限于：
- 过温保护（OTP）：当芯片结温超过安全阈值时，自动降低输出或关闭驱动，温度恢复正常后自动重启。
- LED开路/短路保护：在输出端异常时，芯片进入保护状态，防止损坏。
- 逐周期电流限制：在功率开关管每个工作周期进行电流峰值限制，保障功率器件的安全。
三、 应用领域与选型考量
BP8516F SOP-8非常适合以下场景：
- 室内通用照明：如LED球泡灯、蜡烛灯、筒灯、吸顶灯等。
- 装饰性与辅助照明：如LED灯带、灯条、橱柜灯等。
- 低压直流供电的LED模组。
在选择和使用BP8516F时，工程师需重点关注：
- 功率匹配：根据数据手册确认其最大输出功率和电流能力，确保满足目标LED灯串的电压和电流需求，并留有一定余量。
- 散热设计：尽管芯片效率高，但在满载或高温环境下仍需注意PCB的散热布局，确保芯片工作在允许的结温范围内。
- 电磁兼容（EMC）：合理设计输入滤波电路和开关节点布局，以通过相关的EMC测试标准。
结论
BP8516F SOP-8贴片LED驱动IC以其高集成度、卓越的恒压恒流性能、全面的保护功能和简洁的外围电路，为LED照明产品设计师提供了一个高效、可靠且经济的选择。它极大地简化了驱动电源的开发流程，缩短了产品上市时间，同时保证了终端照明产品的品质与稳定性，是中小功率LED照明应用中的一颗明星芯片。在实际项目中，严格参考官方数据手册进行设计和调试，是充分发挥其性能、确保产品长期稳定运行的关键。
